TXB型活性炭(纤维)废气净化装置(体内再生型)

一、适用范围
   本设备具有净化废气、回收溶剂和脱臭的多功能废气净化装置,特别适用于下列溶剂废气的净化。
1、烃类:粗汽油或石油醚。
2、氯化烃类:二氧化乙烷、三氯乙烷、二氧丙烷、四氯化碳。
3、芳香烃类:苯、甲苯、二甲苯。
4、酯类:醇类和二硫化碳等。
5、其它类有机废气。
二、主体结构及工作原理
    净化设备采用碳纤维为吸附材料,利用多微孔及其表面积大特性,依靠分子引力及毛细管作用使有机溶剂蒸气和挥发性物质吸附于表面达到洁净空气的目的。废气由吸附罐中部进入罐体,然后分两路进入上、下二层吸附碳层,净化后的空气由上部和底部引出,汇合后由通风机排至大气。
     本净化设备适用于<50℃的废气处理,当废气温度>50℃时,需要进行空气冷却。分离器底部引入98×103-196×103Pa的压缩空气经曝气后,废水直接排放。设备中安装防爆灭火装置,以防事故发生。净化系统运行设有自动控制和手动控制两种,供用户使用。

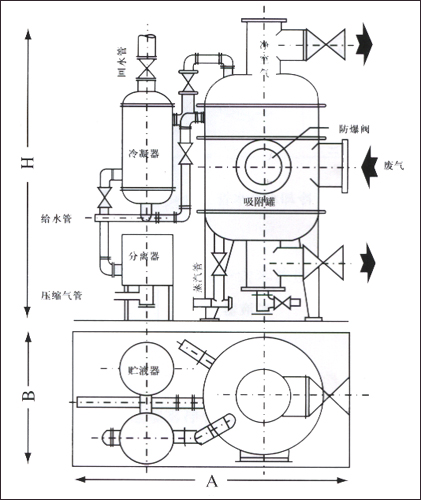

废弃净化流程图

吸附净化装置


三、产品规格及主要技术参数
型号 TXB-3 TXB-5 TXB-10 TXB-15 TXB-20
1 处理风量 (m3/h) 2400-4800 3800-7600 6800-13500 10600-21000 15300-30000
2 净化效率 % 90-95
3 空塔风速 m/s 0.3-0.5
4 吸附罐直径 mm 1200 1500 2000 2600 3000
5 托附耗汽量 Kg 80 125 220 350 500
6 冷却水量 t/n 5 8 15 20 25
7 压缩空气耗量 m3/min 0.3 0.5 1.0 1.5 2.0
8 设备阻力 Pa 1300-1800
9 总功率 KW 10 14 34 48 68
10 占地宽度 mm 2600 3000 3400 4000 4400
11 占地长度 mm 2000 2500 2900 3500 3900
12 总高度 mm 4000 4200 4400 4600 4800
13 进风管直径 mm Φ320 Φ450 Φ600 Φ450×2 Φ500×2
14 出风管直径 mm Φ250×2 Φ320×2 Φ400×2 Φ450×2 Φ500×2
15 设备重量(不包括活性炭)Kg 3500 5000 7000 9500 12500
