YHWFL系列活性炭纤维有机废气净化器

一、简介
    有机废气是存在于多种行业的重要污染物,治理方法是:冷凝法、直接燃烧法、催化燃烧法、活性炭吸附法、吸收液吸收法等,我公司研制并生产炭纤维吸附装置,它比活性炭吸量大(10-40倍)净化效率高(95以上)易再生,设备占地面积小,耐高温,便于维修,附属设备小,无二次污染,特别适用于大风量低浓度净化处理。
二、结构及工作原理
    净化器分进风段、炭纤维过滤段和出风段、过滤段由几个到几十个过滤筒组成,过滤层为50-100mm,有机废气从进风段进入箱体,经由滤筒吸附净化,净化后的空气由通风机排风机排入大气,饱和后的炭纤维过滤筒取出再生,再生后的过滤筒装后后仍可继续使用。

结构及原理图

三、炭纤维的性能及再生方法
   (一)活性炭纤维毡是一种新型高效吸附材料,对有毒有害气体具有较高的吸附作用,吸附和脱附速度快,炭纤维毡宜用热空气(105℃)脱附并能循环使用,更具有不怕炭碱的耐腐蚀性能,对含有苯系物、二氧化硫、一氧化碳、氮氧化物、硫化氢及石油气、恶臭等有机废气,都有明显的净化效果。
   (二)再生方法
炭纤维滤筒可由本公司再生,或由用户自行再生。饱和后炭纤维毡滤筒取出放入容器内,用蒸气加热10-15分钟取出晾干后,装入设备内继续使用。蒸出的气体通过冷凝器冷凝,贮液分离桶分离出有机溶液,如分离物质没有利用价值,可倒入煤堆里烧掉。


活性炭纤维毡主要技术特性
名称 指标
单丝直径(µm 8-9
比表面积(m2/g) 1000-1500
滤层(g/m2 33-330
松密度(g/cm3 1-10
苯吸附量(%) 30-52

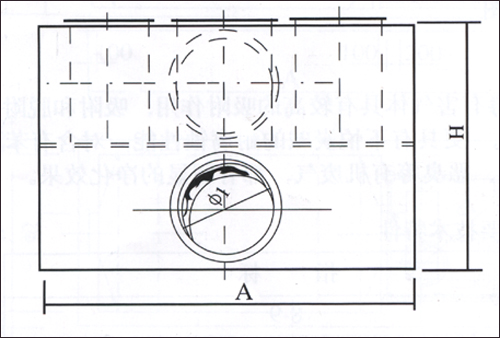

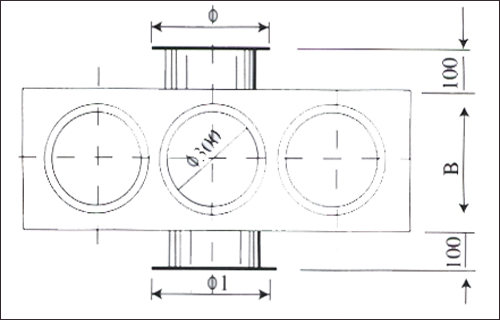

净化器结构示意图



点击图片-放大


主要技术规格
项目 处理风量
m3/h
设备阻力Pa 主要尺寸 过滤筒
数量
进风口 出风口
型号 A B H Φ Φ1
1# 2000 600-1000 1538 560 1800 450 400 3 300×200 300×200
2# 2600 600-1000 1070 1070 1800 450 400 4 300×250 300×200
3# 4000 600-1000 1580 1070 1800 450 400 6 400×300 400×250
4# 6000 600-1000 2090 1070 1800 450 400 8 600×300 600×250
5# 8000 600-1000 2090 1580 1800 450 400 12 600×400 600×350
6# 10000 600-1000 2600 1580 1800 450 400 15 600×400 700×350
7# 13000 600-1000 2600 2100 1800 450 400 20 600×500 700×400
8# 16000 600-1000 3100 2100 1800 450 400 24 600×500 900×400
9# 20000 600-1000 3700 2600 1800 450 400 30 1200×500 1200×450
10# 24000 600-1000 3700 2600 1800 450 400 35 1300×500 1300×450
