DGS系列玻璃钢酸雾净化塔

一、概述
    DGS系列玻璃钢酸雾净化塔由我厂制造,于1986年5月由无锡市科委组织进行技术鉴定,该系列产品省去了国内一般酸塔净化塔的循环水泵系统,且具有净化效率高、结构紧凑、体形美观、占地面积小、耐腐蚀、抗老休、强度高、重量轻、运输安装方便、易于维护管理等特点,是目前国内外化工、机械、电子、冶金等行业电镀、酸洗废气处理的新型净化设备。
   DGS
系列酸雾塔适用于处理硫酸(H2SO4)、氯化氢(HCL)气体及氟化氢(HF)气体,铬酸(Cro3)、氰氢酸(HCN)气体、硫化氢(H2S)、氨气(NH3)、碱蒸汽等水溶性气体,吸收液有碱液(2-9%氢氧化钠溶液)和水两种,视被吸收的有害物质和工厂具体工艺情况确定。二、产品特点
1、净化效率可靠
    在试制过程中,为验证产品性能,我厂邀请了无锡市环保监测站分别于1984年10月、1985年4月、1986年3月,先后三次对该系列中具有代表性的DGS-5型、DGS-7.5型、DGS-20型三种规格的净化塔进行了模拟性生产测试,取得了大量数据,经分析整理,氯化氢气体的平均净化效率在95%以上,硫酸雾达90%-95%。
2、结构设计合理
    DGS系列酸雾净化塔采用氢氧化钢(NaOH)溶液作为吸收中和液。酸雾废气由风机压入净化塔的由内向外夹套组成的均压室,再由均压室均配给各根鼓泡管,废气通过鼓泡管进入贮液箱的吸收中和液中产生鼓泡,再迫使气泡通过滤料环层,使气液两相得到充分接触后,再经脱液器脱液,然后再排入大气。
根据以上设计原理,改进了一般玻璃钢净化塔的结构,采取了以下措施:
   (1)省去了国内一般净化塔的循环水泵系统;
   (2)采用了比表面面大,穿孔率高,洞孔均匀,排列有规则,沟留现象小的新型料——多片球型花球替代了国内常用的保尔环填料。
3、玻璃钢塔体质量可信,性能良好
    根据净化塔各部件的工作环境,我们分别选用了耐碱性能好和结构强度高的树脂,外表采用防水、防老化性能好的胶衣树脂。为增加塔体强度,塔体外壳采用了若干加强筋,并根据各种型号的体型大小分别采用了圆筒形双筒体分段与分片相结合的综合结构。
    在玻璃钢壳体的设计方面,我们考虑了以下综合因素,玻璃钢净化塔与其它玻璃钢制品相比,其工作环境是相当恶劣的,长期在酸、碱性的腐蚀下工作,并且要承受塔体自身压力及溶液压力,还要承受工作时的风压,(风机全压中200-250mmH2O),要求全部玻璃钢制作即要良好的耐腐蚀性能,又要保持较高的抗拉、抗压强度。在考虑了强腐蚀下的强度折减及手糊成型工艺的离散性等因素后,针对我们的塔形结构和使用环境特点,按恶劣的工作环境情况下,整个玻璃钢部件仍保持富裕的储备强度。

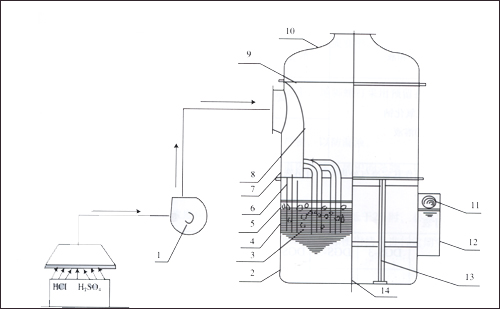

1.离心通风机 5.滤料压框 9.脱液网 13.钢支座
2.贮液箱 6.鼓泡管 10.帽盖 14.排污阀
3.滤料搁架 7.中段外管 11.浮球液位控制阀
4.滤料 8.中每内管 12.液位箱

点击图片-放大

主要规格及性能
型号 DGS-3 DGS-5 DGS-7.5 DGS-10 DGS-20 DGS-30 DGS-40 DGS-50
处理风量(米3/时) 2700 4500 7500 15000 25000 35000 40000 50000
选配风机 型号 BF4-72
4A
BF4-72
4.5A
BF4-72
5A
BF4-72
6C
BF4-72
8C
BF4-72
10C
BF4-72
10C
BF4-72
10D
电机功率(千瓦) 4 7.5 15 15 30 37 37 55
净化塔阻力
(毫米水柱)
180-200 180-200 180-200 180-200 180-200 180-200 180-200 180-200
工作重量(Kg) 1450 1460 2020 2720 2470 5180 6850 8100
碱液重量(Kg) 1000 1000 1300 1860 2250 3450 5000 6000

技术性能表
吸收中和液 酸雾初始浓度(毫克/米3 净化效率(%)
2-6%氢氧化钠(NaOH)溶液 氯化氢气体400 95
硫酸雾400 90-95
注:本设备用作其它废气处理时,可另选择适应的吸收中和液。
二、外型尺寸
型号 DGS-3 DGS-5 DGS-7.5 DGS-10 DGS-20 DGS-30 DGS-40 DGS-50
外径Ø 1400 1400 1600 2200 2130 2600 3200 3600
塔高H 2560 2560 3080 3350 3770 3770 4100 4400
进气口中心高H1 1700 1675 2150 2400 2530 2600 2800 2925
进气口径Ø1 400 450 500 600 800 1000 1200 1350
排气口径Ø2 400 450 500 600 800 1000 1200 1350
排污阀径Dg1 40 40 40 40 40 40 40 40
供水管直径Dg2 15 15 15 15 15 15 15 15
供水管高度H2 800左右 800左右 800左右 800左右 800左右 800左右 800左右 800左右
