SWF系列高效低噪混流式通风机

混流风机

一、特性及应用
    SWF系列风机应用子午加速方法和“准三元”流动理论设计,采用锥形轮毂结构,扭曲翼形叶片,进风口加置集流器或弧形消音器。压力较同机号轴流风机高,风量较同机号离心风机大。具有效率高。结构紧凑、噪音低、体积小、安装方便等优点,广泛适用于宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所。其中双速风机可根据使用工况要求通过变速来调整所需风量、风压。

二、型号说明
例:SWF(A)-II-8
机号(叶轮直径分米数)
型号(I为单速;II为双速)
结构形式(A型为高效大流量型;B型为低噪高压力型)
高效低噪混流式通风机
注:SWF(A)-III型为单速高压混流风机;SWF(B)也是HL3-2A型代号
SWF(A)型可根据需要制成消音型(进出风端加置专用消声器);表示方法:机号后面加字母“X”;

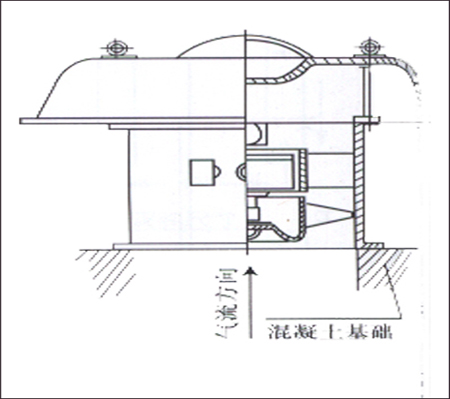

SWF(A)型和SWF(B)型均可制成屋顶式结构;表示方法:机号后面加字母“W”。

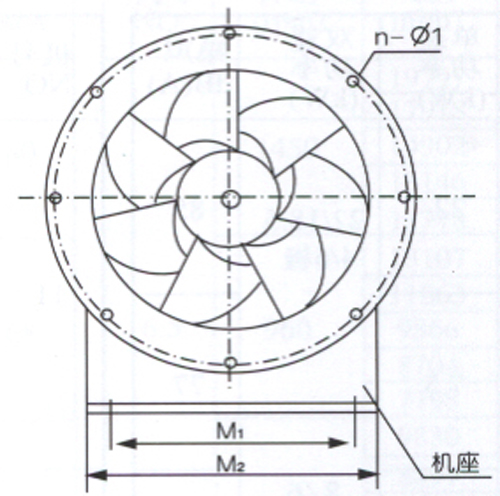

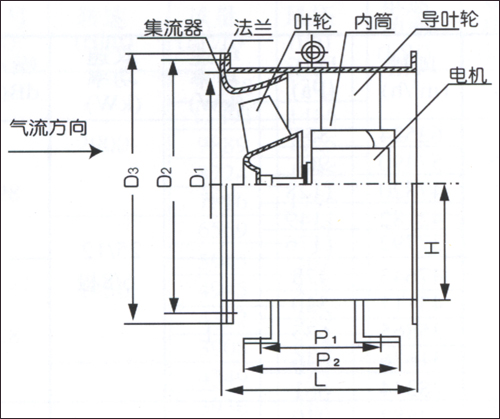

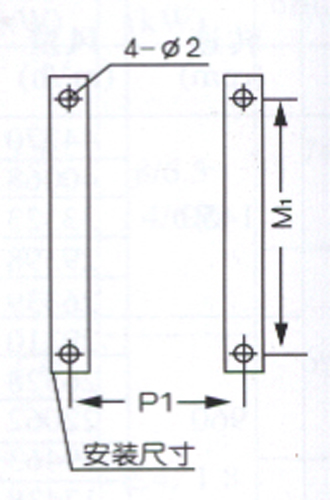

SWF系列(A)型风机外形尺寸   :







SWF(A)-I型

(表中重量不包括电机自重)

型号 D1 D2 D3 L P1 P2 M1 M2 H n-Φ1 4-Φ2 重量
4 410 450 484 400 250 290 300 400 258 6-8.5 Φ12 41
4.5 460 500 540 420 250 290 300 400 289 6-8.5 Φ12 51
5 510 550 590 490 360 400 300 400 316 12-10.5 Φ12 55
6 610 650 690 550 380 420 400 500 378 12-10.5 Φ16 70
7 710 760 810 540 380 420 500 600 428 12-10.5 Φ16 143
8 810 860 910 740 540 580 500 600 487 12-10.5 Φ16 152
9 910 960 1010 750 540 600 600 700 549 14-12.5 Φ18 210
10 1010 1060 1110 870 580 640 600 700 595 14-12.5 Φ18 240
11 1100 1160 1210 870 460 540 1220 1270 645 14-12.5 Φ20 305
12 1200 1260 1310 950 560 660 1314 1370 700 14-12.5 Φ20 400
13 1322 1390 1432 980 580 680 1436 1492 757 16-12.5 Φ22 440
SWF(A)-II(III)型
型号 D1 D2 D3 L P1 P2 M1 M2 H n-Φ1 4-Φ2
3 300 336 336 460 250 290 200 240 203 6-8.5 Φ12
4 410 450 484 540 380 420 300 400 258 6-8.5 Φ12
4.5 460 500 540 600 380 420 300 400 289 6-8.5 Φ12
5 510 550 590 600 380 420 300 400 316 12-10.5 Φ12
6 610 650 690 600 380 420 400 500 378 12-10.5 Φ16
7 710 760 810 680 540 580 500 600 428 12-10.5 Φ16
8 810 860 910 880 580 620 500 600 487 12-10.5 Φ16
8.2 820 880 920 880 580 620 500 600 500 12-10.5 Φ16
9 910 960 1010 950 580 640 600 700 540 14-12.5 Φ18
10 1010 1060 1110 1020 680 740 600 700 595 14-12.5 Φ18
11 1100 1160 1210 1050 460 540 1220 1270 645 14-12.5 Φ20
12 1200 1260 1310 1050 560 660 1314 1370 700 14-12.5 Φ20
13 1322 1390 1432 1050 580 680 1436 1492 757 16-12.5 Φ22

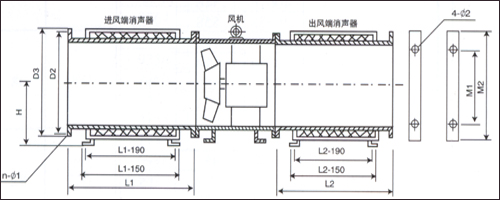

SWF系列(A)型风机配带消声器外形尺寸:
机号 进风端消声器L1 出口端消声器L2
3-6 500,750,1000 500,750,1000
7-10 750,1000,1250 750,1000,1250
11-13 1000,1250,1500 1000,1250,1500

混流风机安装、维护

一、安装形式

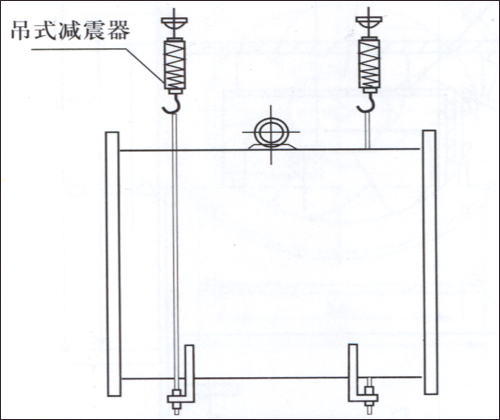

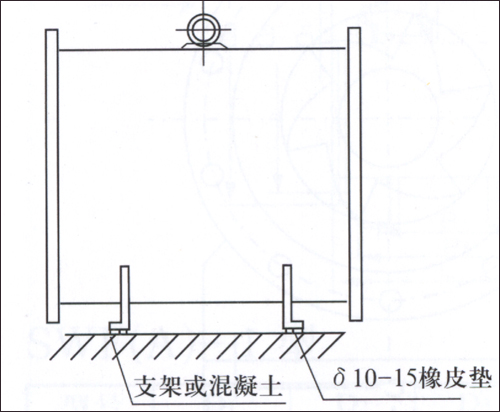

注:在减振要求较高的场合,卧式或吊装式可安装减振器,一般情况下可不装。

二、安装与使用
首先拆箱检查风机各部件在运输中有否变形或损坏,若有此情形,应待检修校正后方可正式安装使用。
1、打动接线盒,接通电源试运转(空载),叶轮旋转方向应与铭牌箭头相同,并观察其有否碰壳,若有此情形,应立即予以调整。
2、风机连接法兰应接帆布或其它软性接管,以利于风机与管道的隔振;屋顶式风机与基础连接处及分体式风帽组装连接处应加减振垫,并加注密封胶以避免漏风。
3、风机安装到位后,所有紧固件必须重新紧固一次。
4、待清除风机进出口管道及附近一切障碍物后方可正式投入使用。

三、维护与保养
1、一旦发现风机有问题,应随时立即停机检修。
2、定期清除风机前后管道中的异物,以防意外。
3、如遇工况变化,应采用阀门调节风量。
4、定期测量风机电机电流大小,正常情况下,l测应小l额。

四、常见故障分析
1、振动(可从下述几个方面进行检查):
A、叶轮旋转时碰擦外壳,此时会发出异常的声音和激烈的振动。原因是贮运、安装、使用过程中风机外壳或叶轮部件发生变形。
B、贮运、安装、使用过程中传动件或机壳变形导致叶轮动平衡破坏。原因如下 :
a、叶轮受压变形;b、叶轮与轴套的连接件松动;c、吊装不妥导致主轴变形;d、电机固定螺栓松动;
C、风机底脚螺栓未固紧。

2、发热:常温下运行一小时后,发现电机温升过高,则可能由下列原因之一造成:
A、系统阻力过大或风机选配不合理导致电机超负荷运行,原因是管网阻力系数过大或管路系统的阀门未打开;B、电机轴承损坏,配合间隙小,不符合要求;
C、电机断相运行或接线错误;
D、电源电压过低。
