SJG系列管道斜流式通风机


斜流风机

一、特性及应用
    SJG系列风机采用斜流子午加速设计方法,鼓形风筒、锥形轮毂结构。兼有离心式风机压力系数较高和轴流式风机流量系数较高的特点,具有噪音低、耗电省、结构紧凑等优点,卧式、立式安装均可。广泛适用于工业和民用建筑的送排风系统。

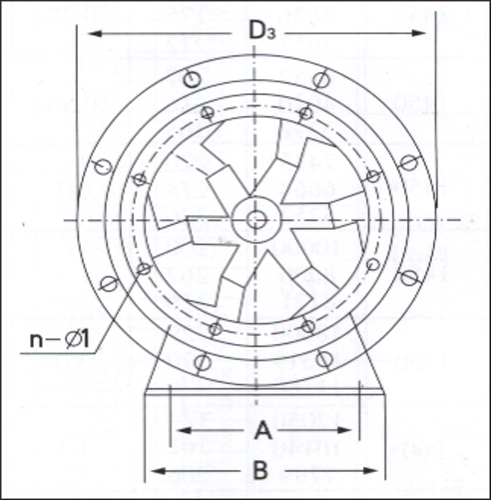

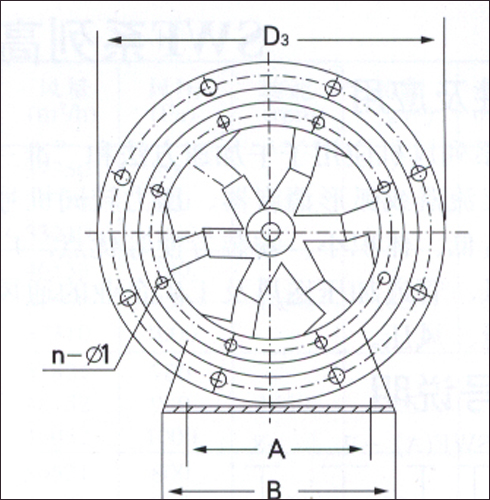

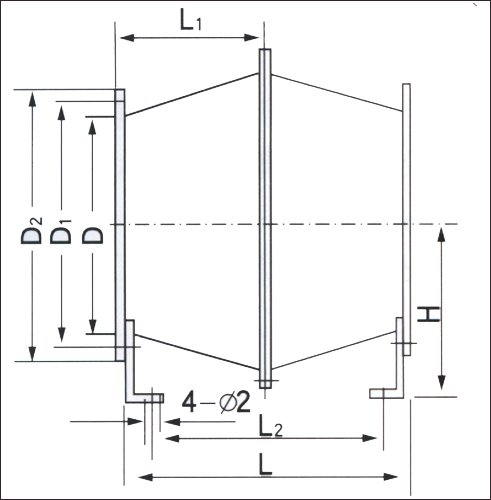

SJG系列风机外形尺寸表:



机号 D D1 D2 D3 L1 L2 L A B H n-Φ1 Φ2
2 200 240 264 347 160 256 320 110 160 180 6-Φ7 Φ11
2.5 250 290 314 417 195 324 390 150 200 215 8-Φ7 Φ11
3 300 325 350 523 195 324 390 190 240 270 8-Φ9 Φ11
3.5 350 390 414 559 250 394 500 230 280 285 10-Φ9 Φ11
4 400 460 485 650 250 376 500 270 320 335 10-Φ11 Φ15
4.5 450 505 535 721 265 444 530 300 360 370 10-Φ11 Φ15
5 500 555 585 750 315 542 630 300 460 384 12-Φ11 Φ15
6 600 665 700 976 350 600 700 420 500 495 12-Φ11 Φ15
7 7000 760 800 903 350 600 700 500 600 470 16-Φ11 Φ19
8 800 860 906 1085 450 800 900 580 700 565 18-Φ11 Φ19

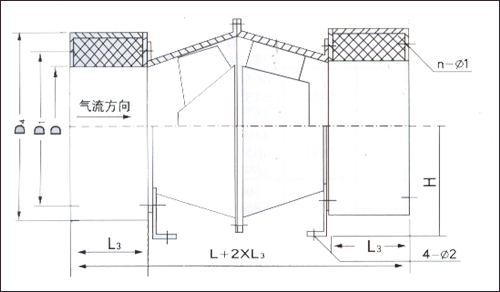

SJG-X型消音风机外形尺寸表 :

机号 D D1 D4 L3 n-Φ1
2 200 240 400 200 6-Φ7
2.5 250 290 450 250 8-Φ7
3 300 325 500 300 8-Φ9
3.5 350 390 550 350 10-Φ9
4 400 460 600 400 10-Φ11

机号 D D1 D4 L3 n-Φ1
4.5 450 505 650 450 10-Φ11
5 500 555 700 500 12-Φ11
6 600 665 800 600 12-Φ11
7 700 760 900 700 16-Φ11
8 800 860 1000 800 18-Φ11
