DFBZ系列低噪音方形壁式轴流风机

一、特性及应用
    DFBZ系列风机具有明显的效率高、噪声低、运行平稳等优点,叶轮一般采用铝合金制成,亦可根据用户要求用工程塑料、玻璃钢等不同材质制作,广泛适用于工矿企业,民用建筑、体育馆、各种娱乐场所的壁式排风,并具有以下特点:

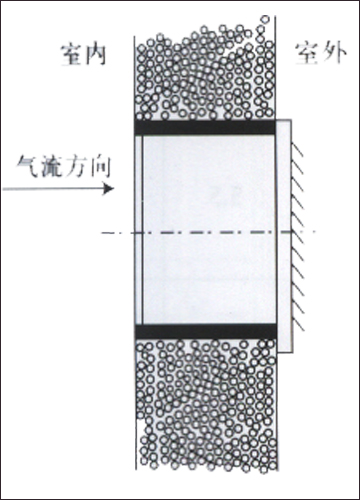

A、外形美观,安装方便:整机制成方形,安装前,墙体按不同机号预留方孔,安装时风机从墙体外侧放入墙洞、外壳与墙体之间塞以橡皮或软木即可。
B、防雨和防自然风倒灌作用:风机出口靠外墙侧装有百叶风门,当风机停转时,百叶风门自动关闭以防止室外雨水和自然风向室内倒灌,风机运转时风门自动开启。
C、运行平稳,噪音低:风机进风口装有格栅,既能确保气流稳定,又能起到安全网作用;文形整体安装牢固、振动小、运行平稳、噪音低。

DFBZ系列风机性能参数表

机号 转速(rpm) 风量(m3/h) 风压(Pa) 功率(KW) 噪声dB(A) 重量(Kg)
2.8 1450 950 41 0.025 ≤55 16
1230 45 0.04 ≤60 17
1650 58 0.04 ≤60 17
3.2 1450 1720 56 0.04 ≤61 19
1940 62 0.06 ≤62 20
2250 68 0.09 ≤63 20
3.6 1450 2010 65 0.06 ≤62 20
2480 73 0.09 ≤63 22
3370 76 0.12 ≤63 23
4.0 1450 3540 89 0.12 ≤62 25
4080 95 0.18 ≤63 26
4470 109 0.25 ≤63 26
4.5 1450 4510 114 0.18 ≤64 28
5870 121 0.25 ≤65 29
6360 139 0.37 ≤66 32
5.0 1450 6170 135 0.25 ≤65 36
6920 142 0.37 ≤66 40
7890 147 0.55 ≤68 44
5.6 960 6400 78 0.37 ≤69 45
7410 82 0.37 ≤69 45
8060 94 0.37 ≤70 45
6.3 960 9760 92 0.37 ≤70 52
10570 102 0.37 ≤70 52
12000 118 0.75 ≤72 56

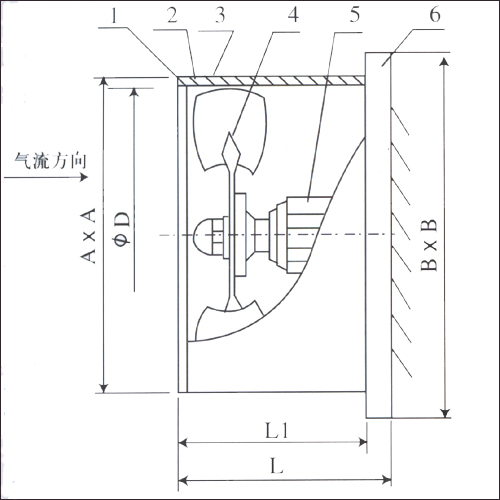

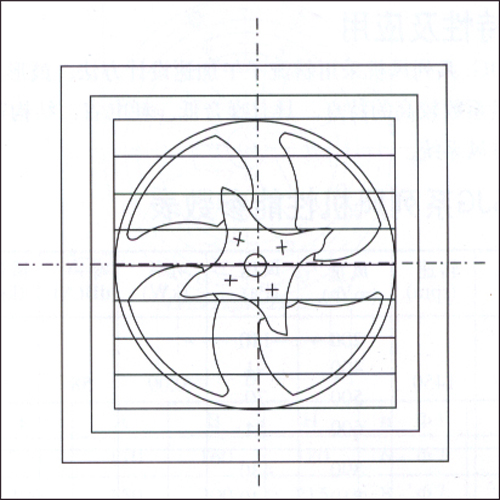

DFBZ系列风机外形尺寸表:





1.进风隔栅       2.圆形内筒 3.方形外壳 4.叶轮 5.电机 6.百叶风门


机号 D L L1 A×A B×B
2.8 288 280 255 350×350 400×400
3.2 328 290 265 390×390 400×400
3.6 368 310 285 430×430 480×480
4.0 408 350 325 470×470 530×530
4.5 458 360 335 520×520 580×580
5.0 510 375 350 580×580 640×640
5.6 570 375 350 640×640 700×700
6.3 640 395 370 710×710 770×770
