GD30K2-12型轴流通风机
概述

     GD30K2-12型轴流通风机可作为管道的一部分联接于管道中间,适用于化工、造纸及其它工输送℃以下的空气和各种对电机有害的气体。
本型风机按其叶轮直径共分为:No4、5、6、7、8、9、10等七个机号。叶片数有4片、6片两种,叶片安装角可制成15°、20°、25°、30°四种。
    动机安装在风筒上部,有可调的电机座板支承电机,并能调节中心距。全部采用三角皮带传动。本型风机一般采用钢材焊接制成,如果输送含有腐蚀性,易燃性气体时可在订货时提出要求,本厂可采用耐腐蚀的玻璃钢制作或采用防爆风机。

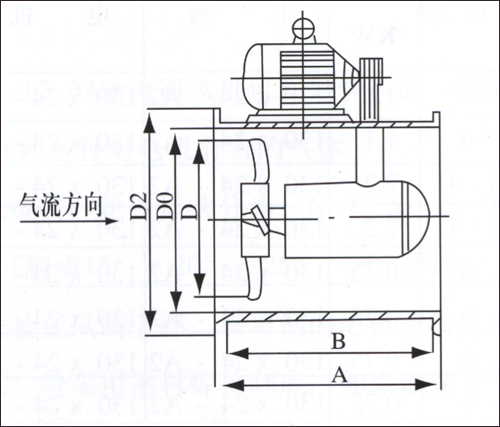

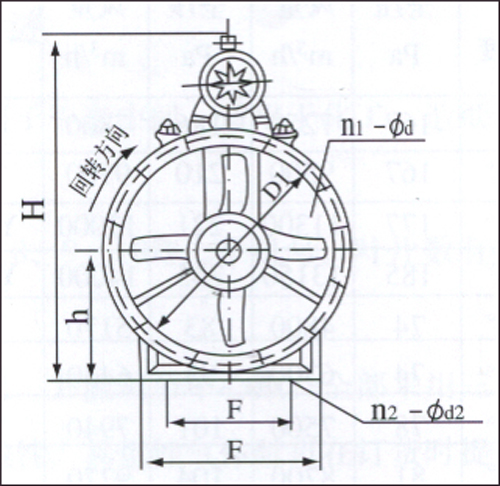

GD30K2-12型轴流通风机外形及安装尺寸图:

点击图片-放大

GD30K2-12型轴流通风机外型安装尺寸表

机号 D D0 D1 D2 A B F E H h n1-Φd1 n2-Φd2 地脚
螺栓
重量
(不包括电机)
Kg
4 400 404 440 485 500 360 430 405 775 280 6-7 4-12 M10×200 41
5 500 505 540 589 500 458 532 500 835 340 6-10 4-14 M12×300 50
6 600 606 650 682 600 530 620 590 995 420 8-10 4-14 M12×300 60
7 700 707 756 792 750 680 710 680 1133 470 12-10 4-14 M12×300 115
8 800 808 858 893 800 730 900 840 1320 550 12-12 4-18 M20×400 136
9 900 909 958 994 900 830 970 910 1444 610 12-12 4-18 M20×400 204
10 1000 1010 1060 1095 1000 910 1070 990 1648 670 12-12 4-18 M20×400 222
