JZWT型玻璃钢屋顶轴流风机

一、风机型号、结构和性能
1、本型风机有No3、4、5、6、7、8、9、10、11.2、12.5、14。每种机号双分为防爆(BJZWT)和非防爆(JZWT)二种。防爆系列风机采用防爆电动机。传动型式为A式(电动机直连)
2、风机由叶轮、风筒、风帽、电动机、传动组、安全网等组成。
(1)叶轮采用高强度玻璃钢叶片,具有优良的气动性能和防腐蚀性能。
(2)风筒采用玻璃钢材料制成,具有优良有防腐性能。
(3)蘑菇形风帽可以防雨雪。
3、安装前应详细检查风机各部件,联接件是否有损伤,松动等现象,若有应及时更换或修正。特别注意叶轮是否有损伤或擦机壳。叶片与风筒之间隙是否均匀,叶轮旋转方向是否正确。
4、安装基础表面须平整。并须高出屋面100-200毫米,以防渗水,漏水,并须埋好联接螺栓。
5、安装完毕后进行试运转,在运转前须确认叶片安装角度及电动机功率是否与产品标牌以所规定的数据相符,若不符则应立即停止使用,以防烧坏电机。
6、在使用过程中应经常注意运转是否正常,应及时检修,定期清扫,防尘,并对各主油孔注油润滑。
7、检查紧固螺母,防止松动。
8、如遇冬季下雪冰时期,必须经营开动风机,防止大雪堵塞风机出口。

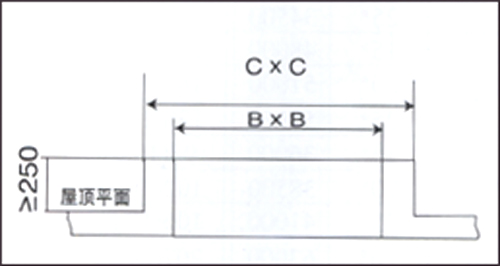

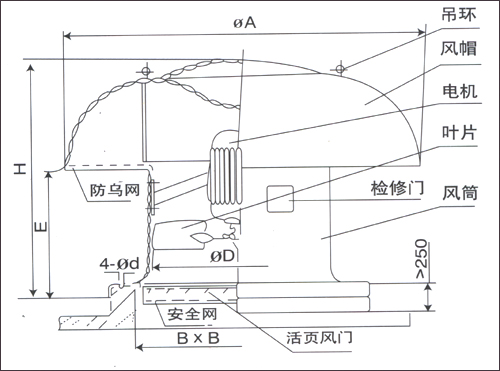

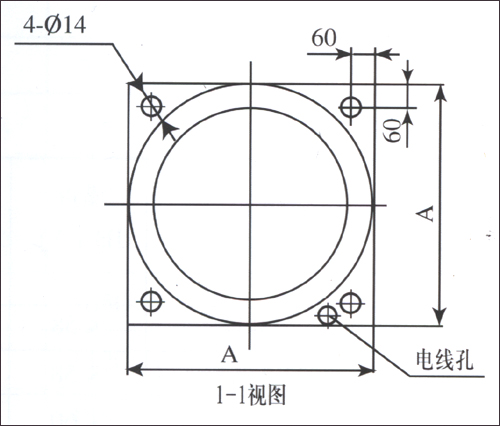

屋顶轴流风机外型及安装尺寸:




点击图片-放大

JZWT屋顶风机性能选用表

机号 叶轮直径mm 主轴转速r/min 叶片安装角度 流量m3/h 全压
Pa(mmH2O)
风机效率% 配用电机 传动方式
型号 功率
KW
转速
r/min
No3 300 1400 15 1050 35(3.6) 83 YSF-5614 0.09 1400 电机直联
20 1300 40(4.1) 83 YSF-5614 0.09 1400
25 1500 42(4.3) 84 YSF-5614 0.09 1400
No4 400 1400 15 2600 60(6.1) 85 YSF-6314 0.12 1400 电机直联
20 3150 70(7.1) 85 YSF-6324 0.18 1400
25 3700 78(8.0) 86 YSF-6324 0.18 1400
No5 500 1400 15 5400 78(8.0) 85 YSF-7124 0.37 1400 电机直联
20 6300 87(8.9) 85 YSF-8014 0.55 1390
25 7400 96(9.8) 86 YSF-8014 0.55 1390
910 15 3700 46(4.7) 84 YSF-7116 0.18 910
20 4350 52(5.3) 85 YSF-7116 0.18 910
25 5100 60(6.1) 85 YSF-7126 0.25 910
No6 600 1400 15 8100 88(9.0) 84 YSF-8024 0.75 1390 电机直联
20 10500 104(10.6) 85 YT90S-4 1.1 1400
25 12800 119(12.1) 84 YT90S-4 1.5 1400
910 15 5600 48(4.9) 85 YSF-7126 0.25 910
20 7200 57(5.8) 86 YSF-8026 0.37 910
25 8800 65(6.6) 85 YSF-8036 0.55 910
No7 700 1400 15 13300 121(12.3) 84 YT90L-4 1.5 1400 电机直联
20 16000 138(14.1) 85 YT100L1-4 2.2 1430
25 18500 152(15.5) 84 YT100L1-4 2.2 1430
910 15 9100 57(6.0) 85 YSF-8036 0.55 910
20 10400 59(6.0) 86 YSF-8036 0.55 910
25 12000 64(6.5) 85 YT90S-6 0.75 910
No8 800 1400 15 19000 161(16.4) 84 YT100L2-4 3 1430 电机直联
20 23000 182(18.6) 85 YT112M-4 4 1430
25 27000 202(20.6) 85 YT112M-4 4 1440
910 15 12500 66(6.7) 85 YT90S-6 0.75 910
20 14500 73(7.4) 85 YT90L-6 1.1 910
25 17000 81(8.3) 85 YT100L-6 1.5 940
720 15 9700 48(4.9) 85 YT801-8 0.55 910 电机直联
20 11500 53(5.4) 85 YT801-8 0.55 1390
25 13500 60(6.1) 84 YT801-8 0.75 1390
No9 900 960 15 19000 94(9.6) 85 Y100L-6 1.5 940
20 24000 106(10.8) 86 Y112M-6 2.2 940
