DWT系列低噪音屋顶通风机


屋顶风机

一、特性及应用
    DWT系列低噪音屋顶通风机系采用CAD模拟优化设计,经大量试验研究开发的“星火”产品,具有效率高、噪音低、运转平衡、外形美观、防腐、防爆等优点,广泛应用于发电、化工、橡胶、制药、食品加工、冶金等各行业及高级民用建筑的送风和排风。风帽、风筒采用玻璃钢,叶轮采用玻璃钢材料制作。
    根据结构分四种:DWT-1型为轴流式屋顶风机,可用于中低压、大流量场合的排风和送风;DWT-II型为离心式屋顶风机,可用于压力要求较高场合的排风;DWT-III型为离心轴流式屋顶风机,可用于排放特殊气体的专用场合,如用于厨房排油烟可加设集油槽(见图示),借助其酒杯形外壳及离心叶轮驱动、轴向气流进出的特殊设计,去油明显;DWT-IV型为无电机屋顶涡轮排风机,不用电、无噪音、体积小、重量轻、排风效率高、安装方便,广泛适用于商用建筑和厂矿企业(更适合轻钢结构屋面)的排风换气。

DWT-IV(无电机涡轮式)
机号NO. 排风口径(mm) 高度(mm) 叶片数 叶片排风面积
(m2/片)
通风口常年平均风速(m/s) 排风量(m3/min) 重量(Kg) 材质 颜色
14 高效型 360 300 20 0.0056 3.4(相当用于三级风速) 23 1.0 铝合金 黑色
坚固型 2.0 不锈钢 本色
经济型 2.8 彩钢板 选色
20 高效型 500 390 25 0.0083 42 2.3 铝合金 黑色
坚固型 4.5 不锈钢 本色
经济型 5.5 彩钢板 选色
DWT-I(II)型风机外形尺寸  :


(本表所标重量未含电机重量)

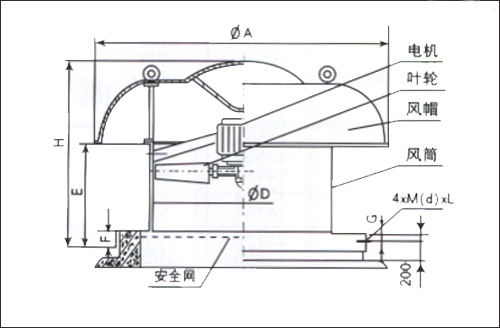

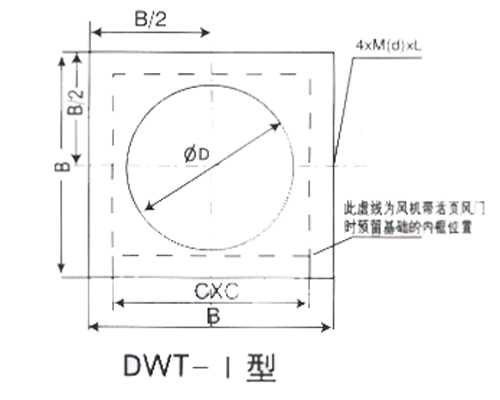

DWT-I型
机号 ΦA ΦD C F G B E H M(d)×L 重量(Kg)
3 650 300 370 60 30 510 300 545 8×100 15
4 650 400 470 60 30 630 340 585 12×100 28
5 1000 500 570 60 30 750 390 715 12×100 37
6 1000 600 670 60 30 870 440 765 12×120 57
7 1340 700 800 70 40 1000 480 950 12×120 85
8 1340 800 900 70 40 1100 480 950 12×120 124
9 1650 900 1000 70 40 1250 480 950 12×120 146
10 1800 1000 1100 70 40 1400 480 1105 12×150 216
11.2 1800 1120 1240 70 40 1540 480 1105 16×150 258

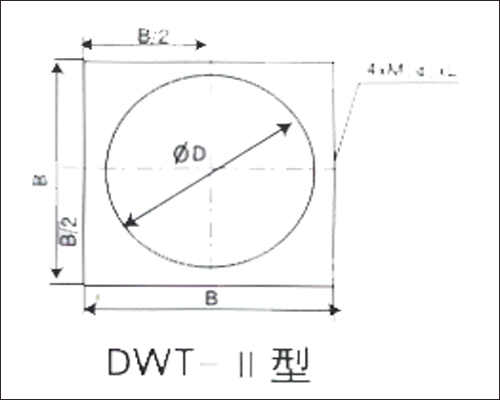

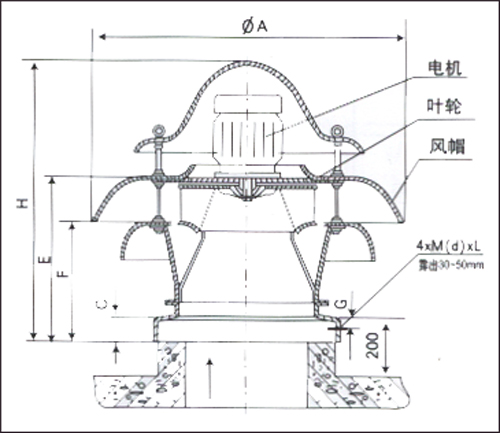

DWT-II型
机号 ΦA B C ΦD E F H G M(d)×L 重量(Kg)
3 690 430 60 300 382 277 702 30 8×80 88
3.5 805 480 60 350 418 298 758 30 8×80 96
4 920 520 60 400 463 328 803 30 8×80 125
4.5 1035 570 60 450 493 343 833 30 10×100 154
5 1150 640 60 500 548 383 948 30 10×100 195
6 1200 740 80 600 626 431 1026 50 12×120 234
7 1610 910 80 700 734 509 1229 50 12×120 292
8 1840 1050 80 800 818 563 1353 50 12×120 374
10 2300 1300 80 1000 970 655 1560 50 16×150 396

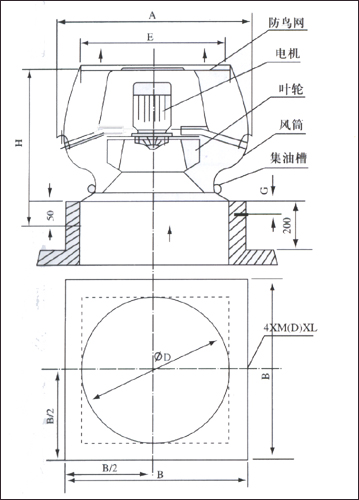

DWT-III型风机外形尺寸:

型号 A B D E G H M(d)×L 重量
2.8 690 580 380 500 30 615 M8×200 20
3.15 22
3.55 28
4.0 935 850 650 700 30 722 M8×200 33
4.5 36
5.0 48
5.6 1135 1140 940 900 30 935 M10×250 72
6.3 83
7.1 1380 1390 1360 970 30 1135 M12×250 110
8.0 148
